大家好，我是德馬工業“診斷研究室”的研究助理—阿德。
假如你遇到了輥筒使用上的問題，別慌，請來我的研究室！這里有許多厲害的“研究員”，協助你“發現”問題、“分析”問題、“解決”問題。
【問題說出來】
最近，阿德接到了用戶的求助：項目現場的電動輥筒與開關量型驅動卡接線完畢后，上電并給信號，但是電動輥筒卻不轉動。
而且，現場人員已經排查了供電，電動輥筒電纜線是否接插到位、驅動卡是否在報警（即閃爍紅燈）等因素，還是不能將電動輥筒運行起來，眼看項目聯調在即，客戶十分得著急！
【診斷進行時】
根據用戶反饋的情況，研究員作出了幾個判斷：
首先，對于電動輥筒及驅動卡問題，通常需要先確認客戶使用的電動輥筒及驅動卡的型號。德馬工業可提供兩大系列的開關量型驅動卡：EQUBE-P/N、EZQUBE-P/N。
然后，在確認了驅動卡型號之后，研究員重新核實了 “信號”與“公共端”是否正確接入驅動卡。例如：用戶使用EZQUBE-P型驅動卡的話，驅動卡右側[Run A]端口需要接入24V信號，[Common]端口必須接入0V才能使電動輥筒運行。
最后，通過現場確認，發現客戶使用的是EZQUBE-P型驅動卡。但此時驅動卡右側[Common]端口沒有接入0V，這便是問題所在了！

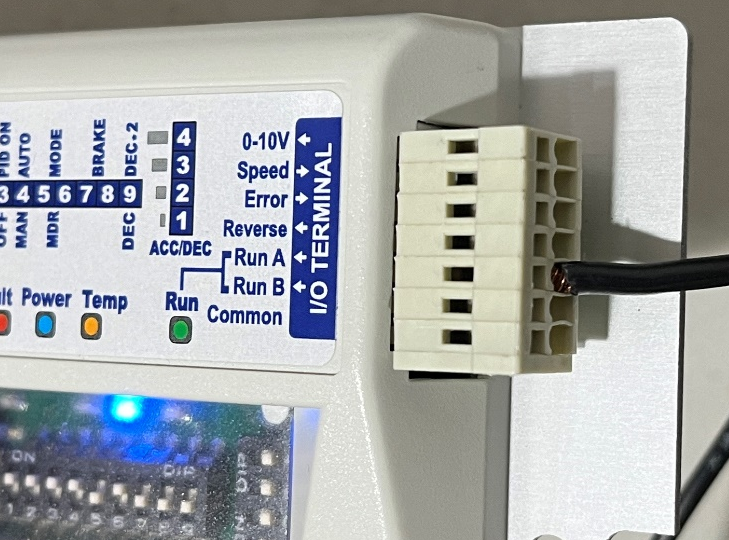

圖示：使用EZQUBE-P型驅動卡，右側[Common]端口未接入0V，故電動輥筒不運行。
【解疑釋惑】
事實上，這位用戶遇到的問題并不是少數。許多現場人員對開關量型驅動卡[Common]端口的作用與接線方式并不十分清楚。
比如在這起案例的背后，原理是：EZQUBE驅動卡的[Common]端口用于構成運行信號的24V回路，而EQUBE驅動卡用于共電位。所以當使用EZQUBE驅動卡時，[Common]端口必需額外接線（區分PNP型與NPN型）；使用EQUBE驅動卡時，[Common]端口只有需要實現共電位作用時才需要接線（不區分PNP型與NPN型）。

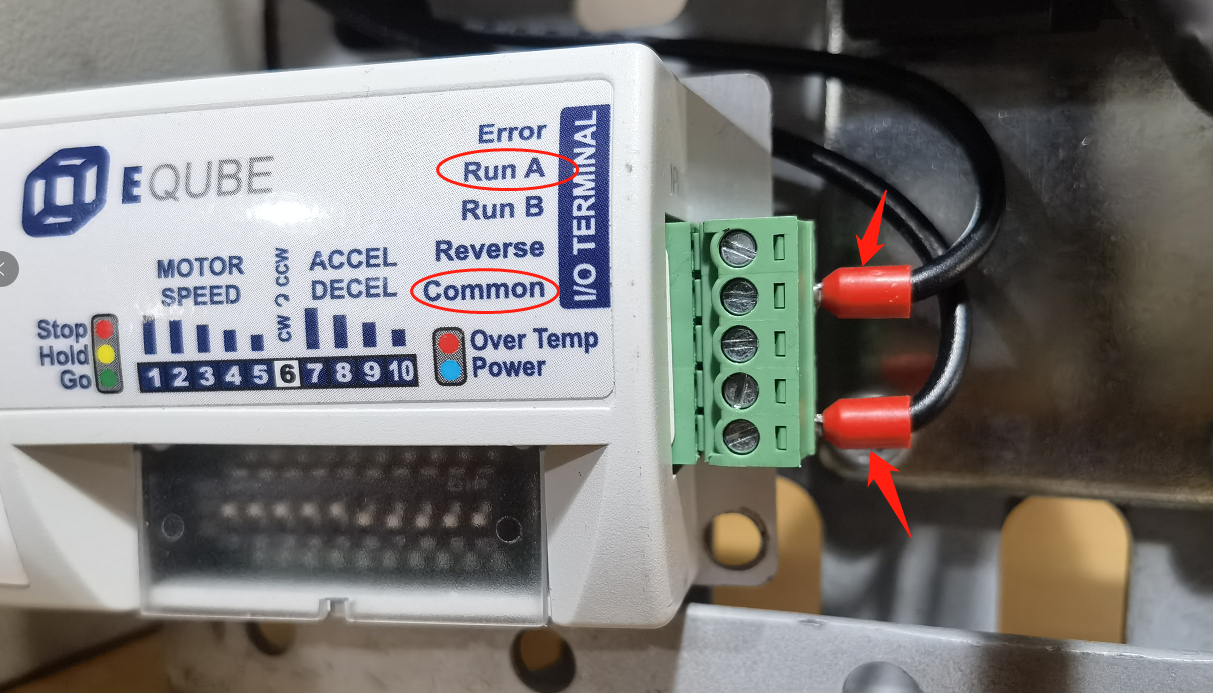

圖示：用于供電與控制的開關電源為兩個獨立設置時，EQUBE驅動卡右側[Common]端口需接入“供電”開關電源的0V。

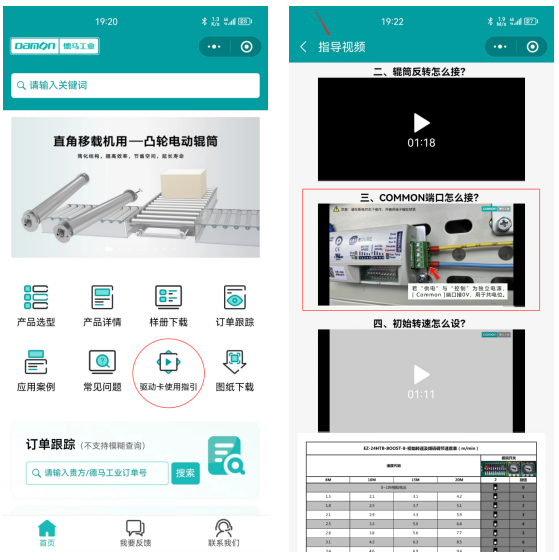

由于不同型號的驅動卡，[Common] 端口的接法不盡相同。為了便于大家理解和使用，阿德特意為大家準備了相關的“指導視頻”，包你一看就會~
入口就在“德馬工業”微信小程序：
OK，今天的故事分享就到這里了。輥筒使用遇到問題，記得來找我哦，我們下次再見！
