大家好，我是德馬工業“診斷研究室
”的研究助理—阿德。
假如你遇到了輥筒使用上的問題，別慌，請來我的研究室！這里有許多厲害的“研究員”，協助你“發現”問題、“分析”問題、“解決”問題。
【問題說出來】
最近，阿德接到了用戶的求助：項目現場的電動輥筒與驅動卡接線完畢后，上電并給信號，但是電動輥筒卻不轉動。
而且，現場人員已經排查了供電，電動輥筒電纜線是否接插到位等因素，還是不能將問題解決，十分得著急！
【診斷進行時】
根據用戶反饋的情況，研究員作出了幾個判斷：

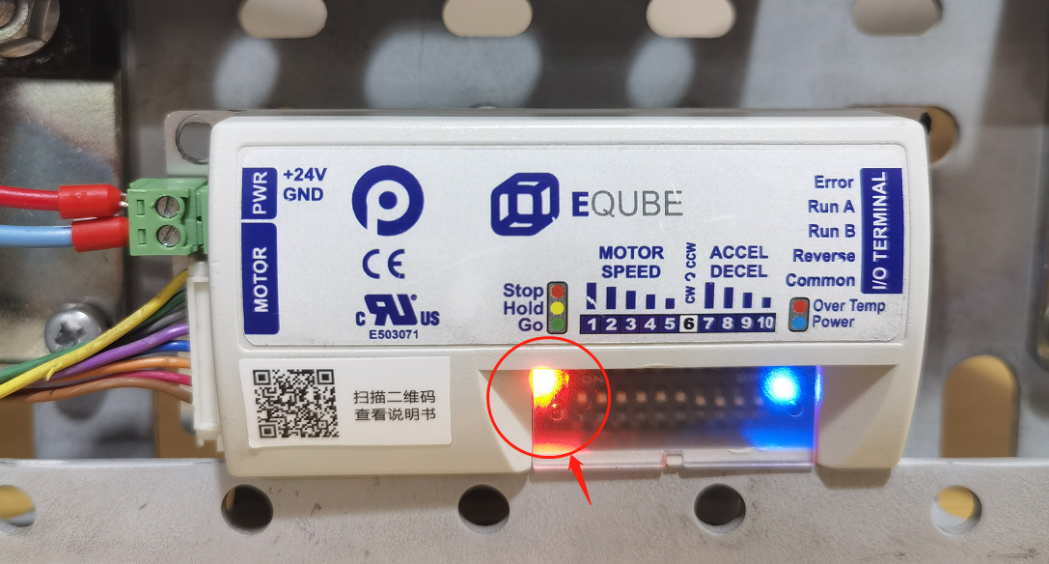

首先，電動輥筒接好了但不運行，要排查 “驅動卡是否在報警（即閃爍紅燈）”，若出現如下圖的情況，請聯系我們的技術人員幫您解決問題。
然后，在排除了上述可能因素的基礎上，研究員重新核實了“供電”與“信號”是否正確接入驅動卡。例如：用戶使用EQUBE-PNP型驅動卡的話，驅動卡右側[Run A]端口需要接入24V信號。
最后，通過現場確認，發現用于供電與控制的開關電源是兩個獨立設置的。但此時驅動卡右側[Common]端口沒有接入“供電”開關電源的0V，這便是問題所在了！

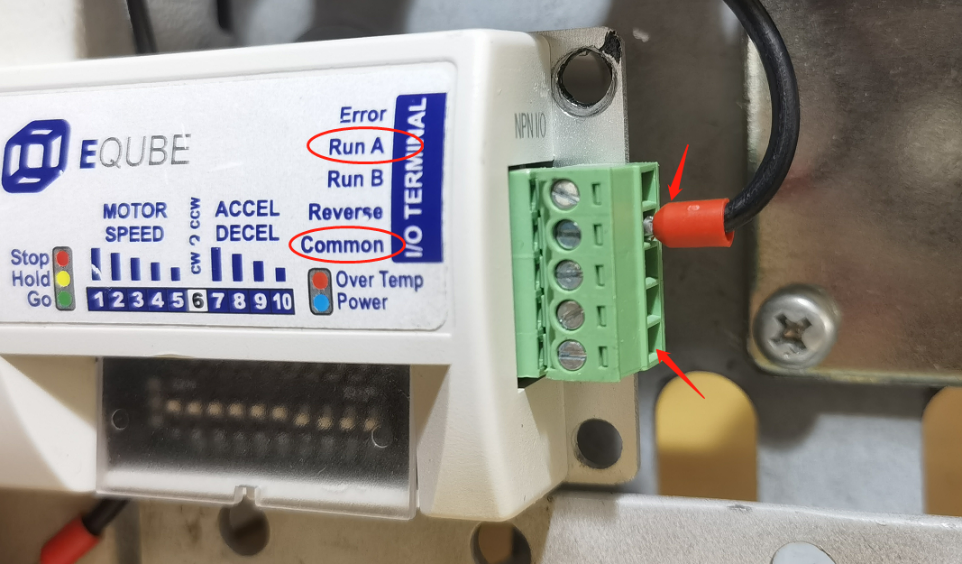

圖示：用于供電與控制的開關電源為兩個獨立設置，但EQUBE驅動卡右側[Common]端口未接“供電”開關電源的0V，故電動輥筒不運行。
【解疑釋惑】
事實上，這位用戶遇到的問題并不是少數。許多現場人員對驅動卡的[Common]端口要不要接，接什么信號，并不十分清楚。
比如在這起案例的背后，原理是：供電電源與控制電源獨立設置時，EQUBE驅動卡的[Common]端口用于共零位，所以必須接入“供電”開關電源的0V。只有當供電電源與控制電源是同一個時，[Common]端口才不需要接線。不過，要千萬注意，[Common]端口是嚴禁接入24V的?。。?/span>

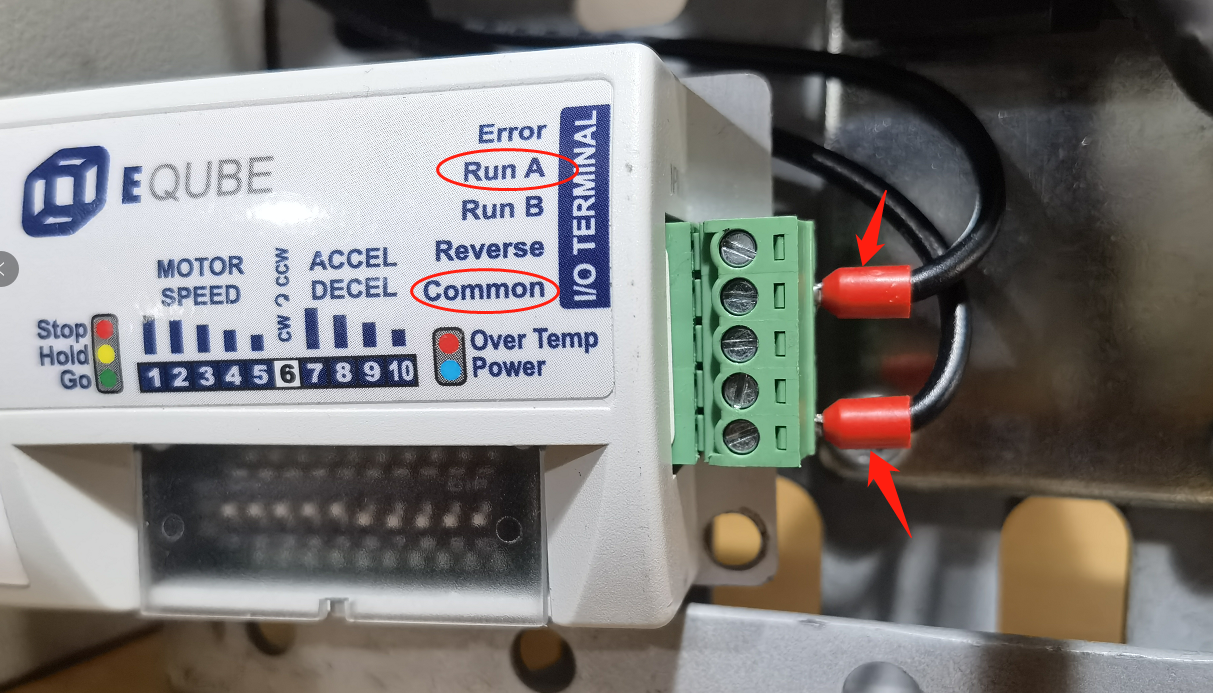

圖示：用于供電與控制的開關電源為兩個獨立設置時，EQUBE驅動卡右側[Common]端口需接入“供電”開關電源的0V。
【小彩蛋】
由于不同型號的驅動卡，[Common] 端口的接法不盡相同。為了便于大家理解和使用，阿德特意為大家準備了相關的“指導視頻”，包你一看就會~
入口就在“德馬工業”微信小程序：
OK，今天的故事分享就到這里了。輥筒使用遇到問題，記得來找我哦，我們下次再見！
